Connettore impermeabile IP68 M5 M8 M12 3 4pin 5pin 8pin 12pin PCB Panel Assembly Mold Connettore per cavi industriali circolari
Connettori serie M
Questi connettori di serie sono ampiamente utilizzati nel settore aerospaziale, militare, automobilistico, elettrico, meccanico, dell'automazione e nei servizi elettrici.
Progettiamo e produciamo secondo gli standard internazionali e militari statunitensi, i nostri prodotti possono sostituire i connettori europei, statunitensi e taiwanesi, con la stessa qualità.
Il connettore circolare M12 che produciamo
è conforme allo standard internazionale IEC61076-2-101 con bloccaggio a vite M12*1.0.
Il grado di impermeabilità è IP67, protetto da polvere e acqua durante l'immersione, resistente a molti oli e sostanze chimiche
M12 offre molti connettori per cavi diversi, prese montate su pannello, connettori collegabili/installabili sul campo e i suoi
accessori. I connettori hanno codifica standard di settore A, B, D, X, S, T, K, L, sia per il sistema di bloccaggio a vite che per quello a bloccaggio rapido.
Forza di trazione: 10N MAX
O-ring: Gomma
Temperatura nominale: -25°c, +85°c
Resistenza alla corrosione: test spray salino, >48h
Dado esagonale: Ottone, nichelato

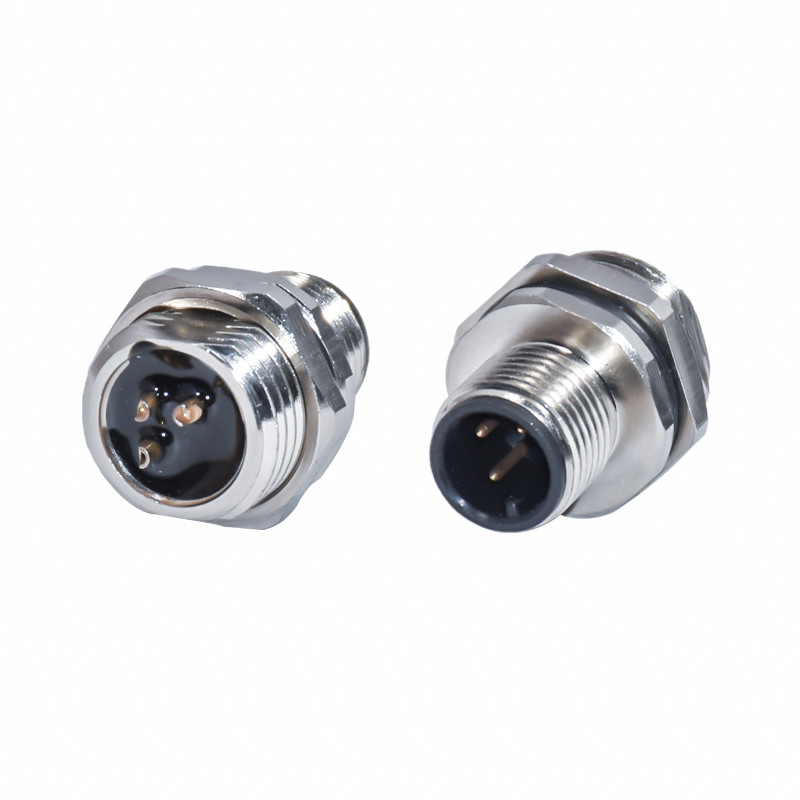

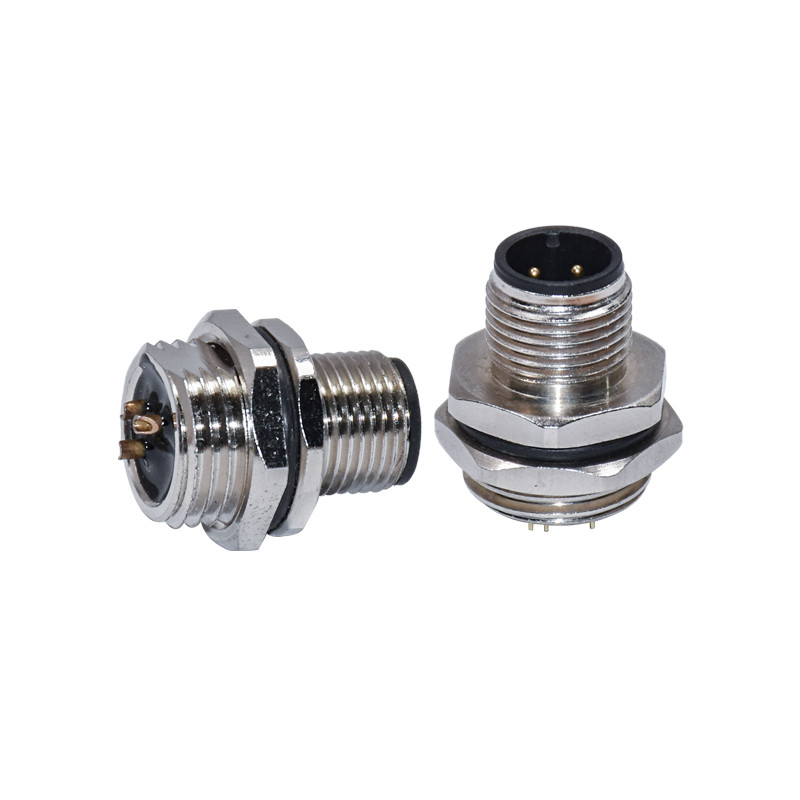

Connettore a pannello M12 Descrizione delle prestazioni del prodotto:
Struttura del dado, collegamento più stretto, solido
L'anello in silicone impedisce efficacemente l'ingresso di acqua e polvere
Con nuova plastica PVC ignifuga/anti-rivolta solare/antiossidante/anti-invecchiamento, flessibile e durevole
Facile da installare
Connettore impermeabile IP67, IP68 m12 Cavo di prolunga per sensori maschio femmina
|
Grado di protezione
|
IP67/IP68
|
|
Sistema di bloccaggio del connettore
|
Vite
|
|
Funzionamento meccanico
|
>500 cicli di accoppiamento
|
|
Resistenza di contatto
|
≤10mΩ
|
|
Materiale del connettore
|
CuZn, TPU
|
Connettore a pannello M12 imballaggio del prodotto
Connettore M12, connettore impermeabile, cavo M12 con tre tipi di confezione come di seguito:
1. Ogni pezzo in un sacchetto di PE, quindi messo in un piccolo cartone
2. L'imballaggio OEM è disponibile
3. In base alle esigenze del cliente

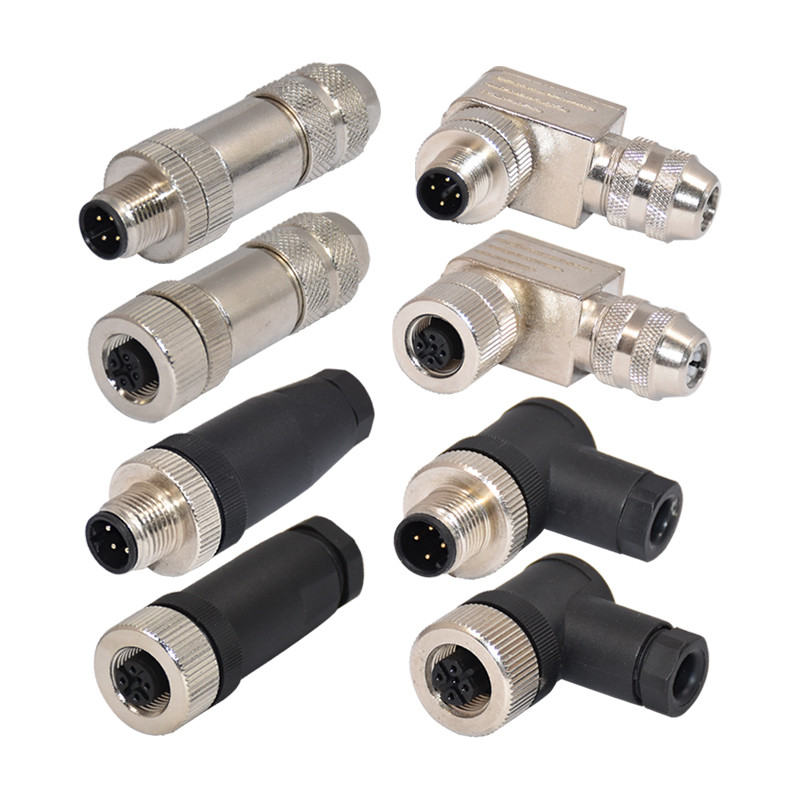

M12assemblareconnettore Descrizione delle prestazioni del prodotto:
I connettori M12 cablati/installabili sul campo consentono un'elevata flessibilità per il cablaggio dei cavi sul campo. Consente un rapido montaggio e smontaggio di lunghezze di cavo spesso diverse.
Il collegamento dei fili utilizza normalmente la terminazione a saldatura, la crimpatura e la terminazione a vite, il connettore Rigoal offre sia un guscio in plastica che un guscio metallico con funzione di schermatura EMC.
● Contatti di terminazione a vite
● Sono disponibili 2, 3, 4, 5, 8 poli per connettore
● Accessori per cavi PUR/PVC disponibili su richiesta del cliente
● Tensione di esercizio 300V-DC/ 250V-AC/ 60V/ 30V, Corrente nominale 4A/ 2A
● Alloggiamento in plastica UL94 V-0 PA66+GF / Guscio in metallo
● Grado di protezione IP67
|
Nome del prodotto
|
Connettore per cavi M12 maschio di tipo A con assemblaggio a vite impermeabile IP67
|
|
Genere
|
Maschio / Femmina
|
|
Numero di contatti
|
3 / 4 / 5 / 6 / 7 / 8 / 12 / 17 pin
|
|
Codifica
|
Codifica A / B / D
|
|
Terminazione
|
Giunto a vite
|
|
Lunghezza del cavo
|
In base alla richiesta del cliente
|
|
Placcatura dei contatti
|
Placcato in oro, spessore 3μ"
|

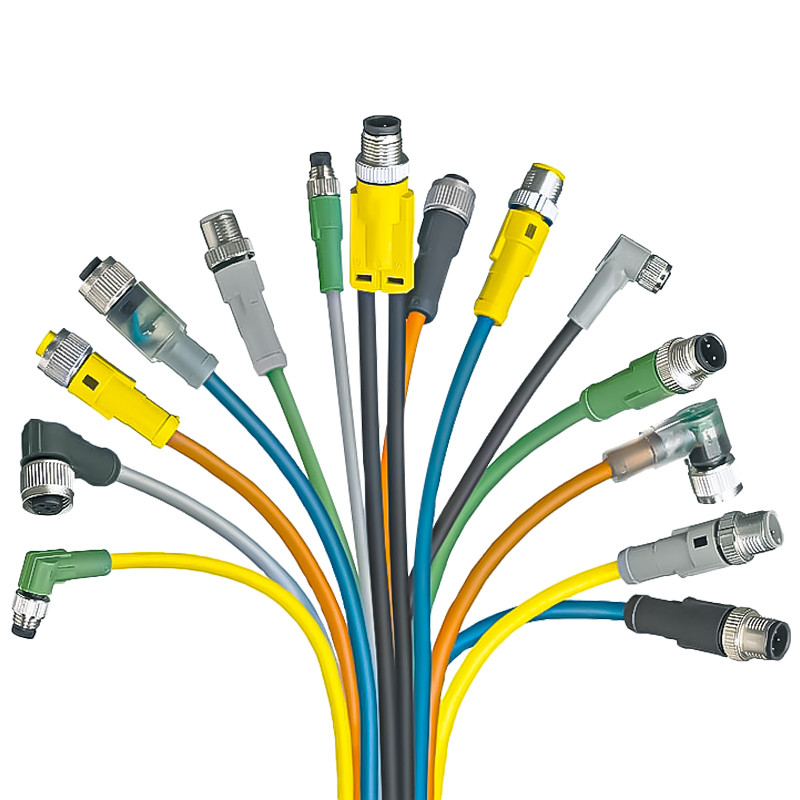

M12stampaggio cavoconnettore Descrizione delle prestazioni del prodotto:
Specifiche del connettore impermeabile per cavi:
Inserto: PA+GF
Contatto: ottone con placcatura in oro
Vite/dado: Ottone con placcatura in nichel
Sovrastampaggio: TPU
Specifiche del cavo:
Guaina del cavo: PVC o PUR
Isolamento del filo: PVC
Lunghezza del cavo: Opzione
Standard del connettore impermeabile per cavi:
Il connettore per cavi che abbiamo prodotto secondo lo standard IEC61076-2-101, questo standard internazionale
descrive i connettori per caviM12 tipicamente utilizzati per l'industria
misurazione e controllo dei processi. Questi connettori sono costituiti da connettori fissi e liberi
ricablati o non ricablati, con bloccaggio a vite.
