Connettori di questa serie sono ampiamente usati nello spazio aereo, militare, energia elettrica, meccanico automobilistici e, automazione come pure il terziario elettrico.
Progettiamo e produciamo secondo internazionale e la norma militare degli Stati Uniti, i nostri prodotti può sostituire i connettori europei, degli Stati Uniti e di Taiwan, propri la stessa qualità.
Il connettore circolare M12 che noi prodotti
conformi alla norma internazionale per IEC61076-2-101 alla chiusura di vite M12*1.0.
La valutazione impermeabile è IP67, protettivo da polvere e dall'acqua durante l'immersione, resistente a molti petroli ed al prodotto chimico
M12 offre molti connettori di cavo differenti, pannello ha montato i recipienti, connettori attaccabili/installabili del campo e suo
accessori. I connettori hanno standard industriale A, B, D, X, S, T, K, Lcoding, per sia la vite-chiusura che la rapido-chiusura del sistema a chiave a chiave.
Forza di tirata: 10N MAX
Giunto circolare: Di gomma
Temperatura nominale: -25°c, +85°c
Resistenza della corrosione; Prova spary del sale, >48h
Dado esagonale: D'ottone, nichelato

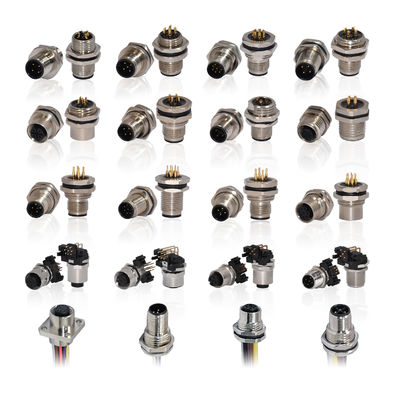

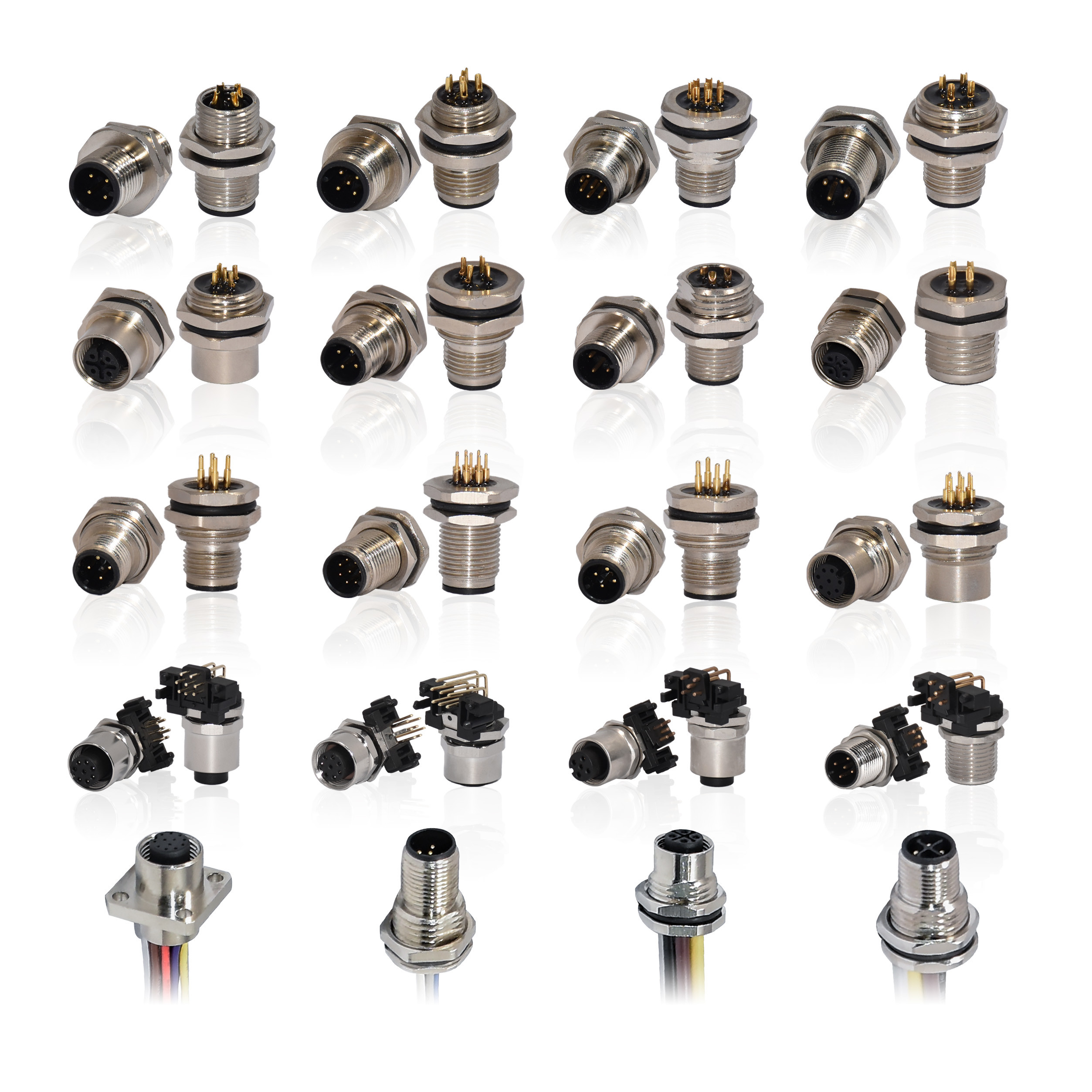

Descrizione impermeabile del supporto del pannello di connettore M12
1. Introduzione generale:
* 3/4/5/8/12 di perno per opzione
* fissare metodo: Installazione del bordo del PWB, lega per saldatura, collegamenti
* livello di protezione: IP67
* funzionando nell'ambito della gamma di temperature: - ℃ 40℃~105
2. Caratteristica di prodotto:
* nuclei e perni alla vostra opzione
* saldi l'installazione del cavo, installazione del PWB
* i perni della lega per saldatura, PWB appunta facoltativo
* impermeabile, petrolio-resistente, freddo-resistente, anti-interferenza
* facile installare e mantenere, riducono il tasso di errore del collegamento
* forma del prodotto: circolare, quadrato e SMD
* campi di applicazione: macchinario di costruzione, aviazione, industria della nave, materiale elettrico, attrezzatura di automazione industriale.
* funzioni principali: sia efficace che ricezione veloce del segnale e collegamento, segnale stabile.
|
Grado di protezione
|
IP67/IP68
|
|
Operazione meccanica
|
>500 cicli accoppiamento
|
|
Resistenza di contatto
|
≤10mΩ
|
|
Materiale del connettore
|
CuZn, TPU
|
|
Deposito per contatto
|
Au (doratura)
|
|
Sbocco
|
Cavo adatto del OD 3-6mm
|

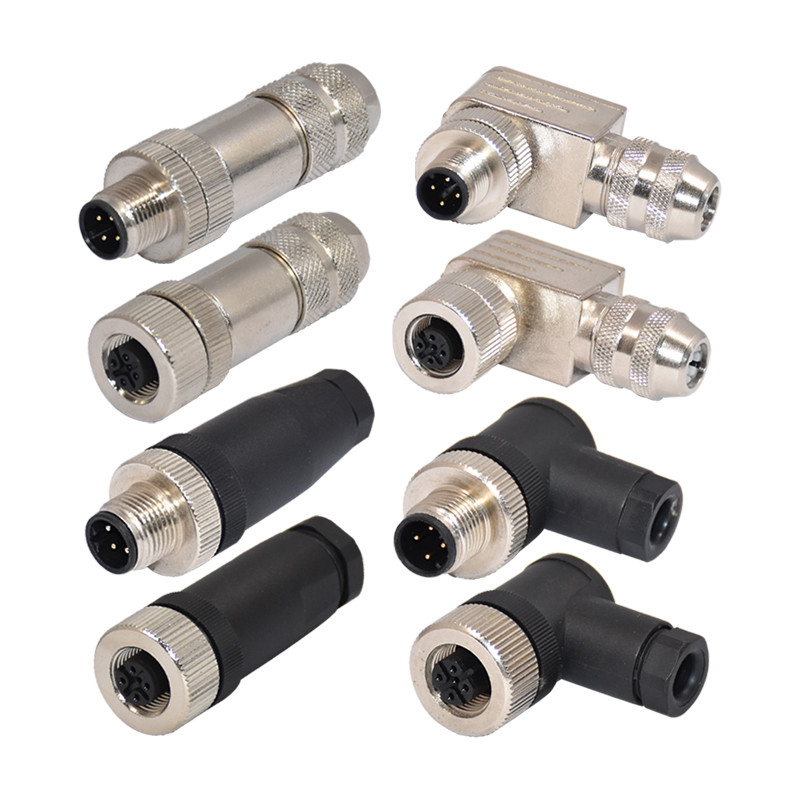

Tipo impermeabile descrizione dell'Assemblea del connettore M12
1. Introduzione generale
- Numero di Pin: 3/4/5/8/12/17 di perno
- Genere: maschio e femminile
- Orientamento: Diritto/angolo retto
- Materiale: di plastica/metallo
- Codice: Codifica di A/B/C/D
- Cablaggio del metodo: Lega per saldatura, serratura della vite
- Applicazione: usato per trasmettere digitale ed i segnali analogici da un dispositivo al seguente, se nella tecnologia di automazione oppure no.
Questi connettori assicurano l'elaborazione della disponibilità di sistema e dell'affidabilità con la loro trasmissione dei dati sicura ottimale e progettazione eccellente.
Il concetto proteggente brevettato e la costruzione meccanica robusta permettono che il connettore funzioni attendibilmente e sicuro negli ambienti industriali duri.
2. Caratteristica di prodotto
* opzioni di configurazione differenziate: includa il LED, i collegamenti del campo/incavi, opzioni multipolari e la flessibilità di cablaggio
* meno tempo di installazione: risparmi il tempo e l'energia durante l'installazione
* usi globalmente: Tecnologia normalizzata a livello internazionale del connettore M12 con vari codici
* progettazione flessibile: scelga fra le possibilità multiple del collegamento di assicurare tutta l'applicazione
* lunghezza su misura del cavo: collegamenti liberamente secondo i requisiti di cliente
|
Grado di protezione
|
IP67/IP68
|
|
Operazione meccanica
|
>500 cicli accoppiamento
|
|
Resistenza di contatto
|
≤10mΩ
|
|
Materiale del connettore
|
CuZn
|
|
Deposito per contatto
|
Au (doratura)
|
|
Materiale del corpo del connettore
|
PA/CuZn nichelato
|

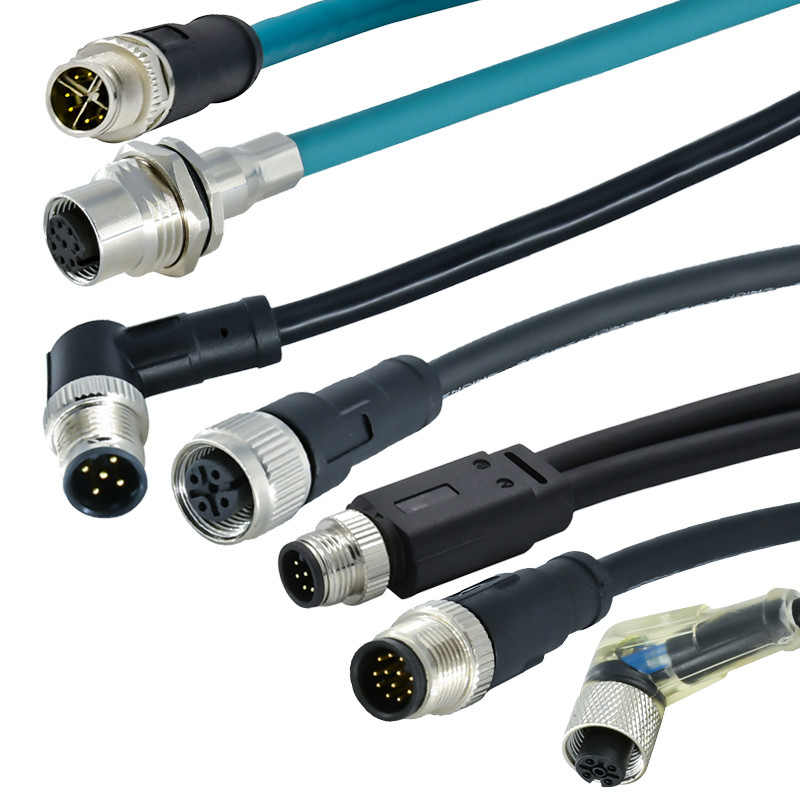

Descrizione del cavo modellata connettore impermeabile M12
* connettore ad alto livello secondo le norme di UE.
* alta integrità di segnale e prestazione eccellente
la lunghezza di cavo di *1m/2m/5m/10m con il materiale di PVC/PUR, il colore maschio o femminile, diritto o ad angolo retto, del cavo, schermati o unshielded può essere personalizzata secondo il requisito di cliente.
* metodo del collegamento: stampaggio ad iniezione
* livello impermeabile: IP67/IP68
* numero dei centri: 3pin, 4pin, 5pin, 8pin, 12pin, 17pin.
prestazione di *Protection: IP67 o di cui sopra, soddisfa le richieste di protezione dell'ambiente di ROHS ed ha passato a CE la certificazione di protezione dell'ambiente.
* campi di applicazione: sensori, strumenti difficili, strumenti elettronici, comunicazioni, aviazione, sistemi elettrici, automazione industriale ed altri campi.
* il connettore di cavo M12 ora si è trasformato in in una componente elettrica del collegamento della norma internazionale. I prodotti sono resistente impermeabile, freddo-resistente, ad alta temperatura, installano facilmente, buon contatto. Sono stati utilizzati nei vari ambienti complessi e duri.
|
Tipo
|
Modellato
|
|
Grado di protezione
|
IP67/IP68
|
|
Operazione meccanica
|
>500 cicli accoppiamento
|
|
Materiale del connettore
|
CuZn, TPU o PVC
|
|
Connettore che chiude sistema a chiave
|
Lega per saldatura
|
|
Deposito per contatto
|
Au (doratura)
|
